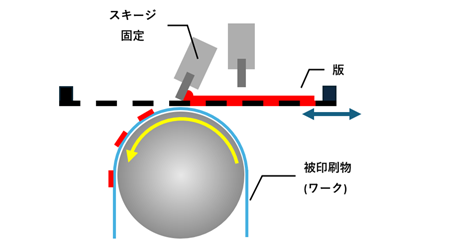

シリンダー方式スクリーン印刷の主な特徴

✓ 被印刷物の回転とスキージの固定
従来のスクリーン印刷とは異なり、スキージが往復運動する代わりに、被印刷物（シリンダー）が回転移動します。この時、印刷版はシリンダーと同期しています。

✓ 高速大量生産への適性
被印刷物が回転しながら印刷するため、連続的な大量生産に適した装置です。

✓ 高精細印刷
     版離れが安定しているため、これまで印刷の難しいペースト材料や高精細印刷に適しています。

✓ ロールtoロール方式
     薄いフィルムなどのロール材料を高速で印刷するロールtoロール印刷に対応しています。

✓ 位置調整のデジタル制御
     画像処理による位置合わせや、タッチパネルでの印刷ファクターのデジタル制御が可能です。

受託加工品実績

●半導体加工用テープ
スクリーン印刷により支持フィルム（基材）の上に高機能な粘着剤や接着剤を、正確なパターンで形成します。粘着テープとしての性能に影響を及ぼす材料、膜厚、硬化性において最適な塗布適正、膜厚コントロール、硬化条件の管理が求められます。
またクリーンルーム内で印刷を行うことで、異物混入の低減、製品の品質の安定化、歩留まりや信頼性を向上することができます。

サンプル紹介

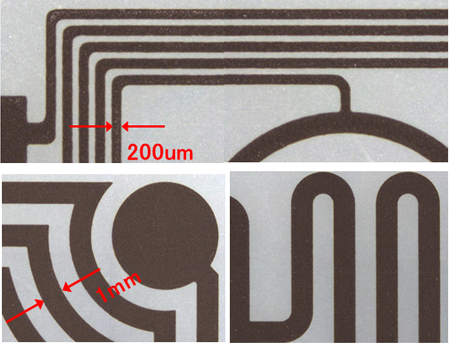

導電ペースト印刷

・　コスト削減
　　材料歩留まりの向上、製造工程の簡略化。
・　設計の自由度
　　複雑な配線パターン、フレキシブル基材への適用。
・　環境負荷低減
　　ウェットプロセス削減、有害物質使用量の抑制。
・　薄膜・軽量化
　　製品の小型化、軽量化に貢献。
・　量産性
　　高速かつ一括での配線形成が可能。
・　新たな機能性の付与
　　加飾インキと重ねて印刷することで、導電性
　　とデザイン性を両立させることが可能。

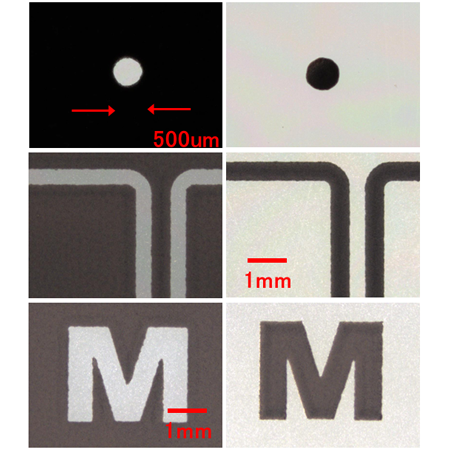

遮光膜・ドット印刷

・　高精度な遮光性と高い隠蔽性
　　微細なパターンや狭小部への精密な印刷による
　　光漏れ防止。
・　薄膜化・省スペース化
　　製品の薄型化、軽量化に貢献。
・　デザイン性の向上
　　複雑な形状や意匠への対応。
・　工程簡略化
　　遮光フィルムの貼り付け工程を印刷に置き換え、
　　部品点数と製造工数を削減。
・　機能性付加
　　遮光性だけでなく、絶縁性や導電性などの付加機能。

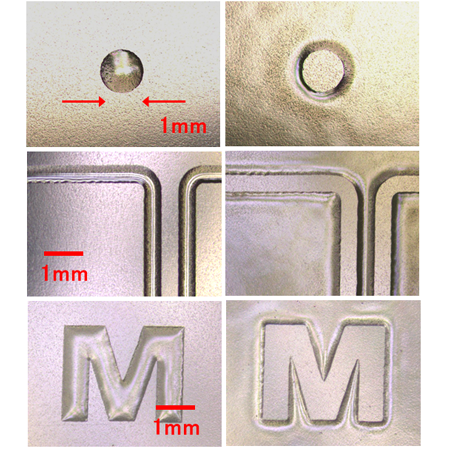

粘着剤印刷

・コスト削減・効率化
　必要な箇所への塗布による材料費削減、後工程の省略。
・機能性の向上
　パターン形状や粘着特性による機能性の向上。
・デザイン性の向上
　接着面を利用したデザインや、複雑な形状の
　加工が可能。
・環境負荷低減
　粘着剤使用量の最適化による環境配慮。

エラストマーフィルムへのストレッチャブルインキ印刷

キャリアフィルムへの貼合によりロールtoロールにて対応可能です。

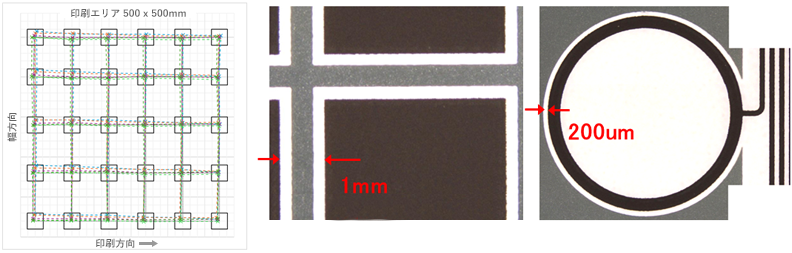

多層膜のアライメント印刷

カメラによる自動アライメントや印刷シリンダーの周速調整により高精度の見当合わせが可能。

導電インキと保護絶縁インキ、高隠蔽インキと粘着剤など既存パターンへの部分印刷も対応。
合わせ精度はロールtoロール基材100umPET　印刷エリア500㎜（1ショット）で±200um
